王文強 周新建  趙鐵光

1　前言

鐳雕指的是激光直接成型技術，英文為Laser Direct Structuring，簡稱：LDS;它是由德國LPKF公司開發的一種注塑、激光加工與電鍍工藝相結合的三維成型互連設備即3D-MID（Three-dimensional molded interconnect device）生產技術，其原理是將普通的塑膠元件、電路板賦予電氣互連功能，使塑料殼體、結構件除支撐、防護等功能外，與導電電路結合而產生的屏蔽、天線等功能，形成所謂3D-MID，適用于IC Substrate、HDIPCB、Lead Frame局部細線路制作。

簡單的說，就是在注塑成型的塑料支架上，利用激光技術直接在支架上雕刻三維電路圖案，然后電鍍使圖案形成三維金屬電路，從而使塑料支架具有一定的電氣性能。此技術可應用在手機天線、汽車用電子電路、提款機外殼及醫療級助聽器。目前最常見的是用于手機天線，一般常見內置手機天線，大多采用將金屬片以塑膠熱融方式固定在手機背殼或是將金屬片直接貼在手機背殼上，LDS技術可將天線直接激光雕刻在手機外殼上，不僅避免內部手機金屬干擾，更縮小手機體積。

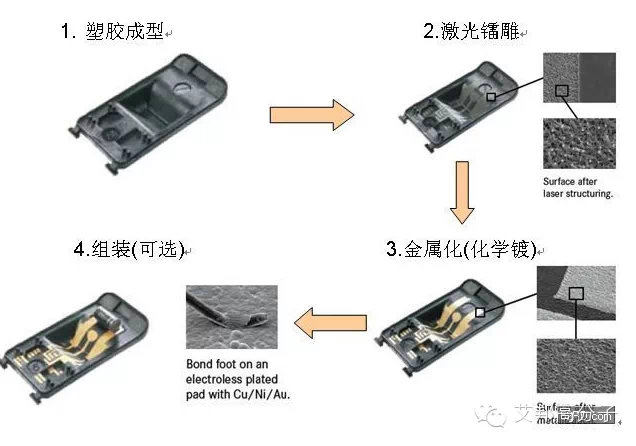

圖一 鐳雕工藝路線圖

目前國際上大力發展此技術的終端用戶：蘋果、三星、諾基亞、索愛等都已在智能手機上有相關機型使用。這種用LDS制成的天線勢必會成為未來智能機天線的主流。而鐳雕添加劑，顧名思義是一種用于鐳雕的高性能助劑，它在鐳雕工藝中主要起著著色、粘結、絕緣、疏水、增效等多種功能。國內改性PC/ABS合金用高新能鐳雕添加劑目前全部依賴進口，國際上也只有美國某一家廠商通過相關性能測試并形成商業化生產，市場容量巨大，光國內，應用在鐳雕產品上的鐳雕添加劑用量在500噸/月左右。湖南巨發科技有限公司科研團隊在現有環保無機顏料基礎上攻關，全新設計新配方、優化工藝，并通過后處理，克服材質吸水率過高、熔體指數過大、抗沖擊強度低等缺陷，在國內率先研發生產出具有更為穩定的高遮蓋力、高耐熱性、高耐光耐候性的亞鉻酸銅鐳雕專用特殊添加劑，在各種合成、注塑以及固化條件下都能保持優異的熱穩定性、不導電、無磁性、不溢色、不遷移、不翹曲，與所有LDS樹脂體系和聚合物都能兼容。

2  LDS優勢與機遇

LDS的技術優勢：制品體積小，符合現代社會產品向小型化、微型化發展的趨勢；制程簡化：塑料射出-激光活化-化鍍-成品出貨；研發制造時間短，制程穩定；符合環保要求，無需添加酸洗活化劑；電路的最小線寬線距可精確至150μm；激光可作導穿孔，深度可達50μm。

LDS樣品開發工作方便，對市場反應靈活，投放市場速度快，應用領域已擴展到筆記本電腦天線、醫療設備傳感器、汽車設備傳感器、電子電氣產品等。其中，應用最多的是4G通訊的手機和筆記本天線材料。國際上知名的天線廠商Laird、Molex、Tyco等目前均已使用LDS技術大量生產天線產品，幾乎所有已知的智能手機公司如Apple、Samsung、SEMC、HTC、華為、聯想、中興等均已有機型使用LDS技術生產的天線。

此外，LDS材料可提供定制性能，如阻燃、增強、超韌等，從而進一步擴大其應用領域和范圍。手機外殼材料多采用PC/ABS、PC、PC加纖材料，其熱力學性能優異，韌性和剛性均衡，可以在2G通訊和3G通訊時代作為天線載體。但這些材料在一些高頻段，尤其是2.4G頻段以上時電磁損耗很大，手機天線的信號損失嚴重。進入4G通訊時代后，手機信號的頻段頻率更高更寬，例如TD-LTE頻段在2.5-2.69Ghz，這需要接收、傳輸無線電信號更好的線路和材料，這正是LDS技術的強項所在。

3  LDS工藝步驟和關鍵因素

LDS技術中，必須采用添加有某種非導電性有機金屬復合物的塑料為原料，直接把激光光束投射在注塑件表面

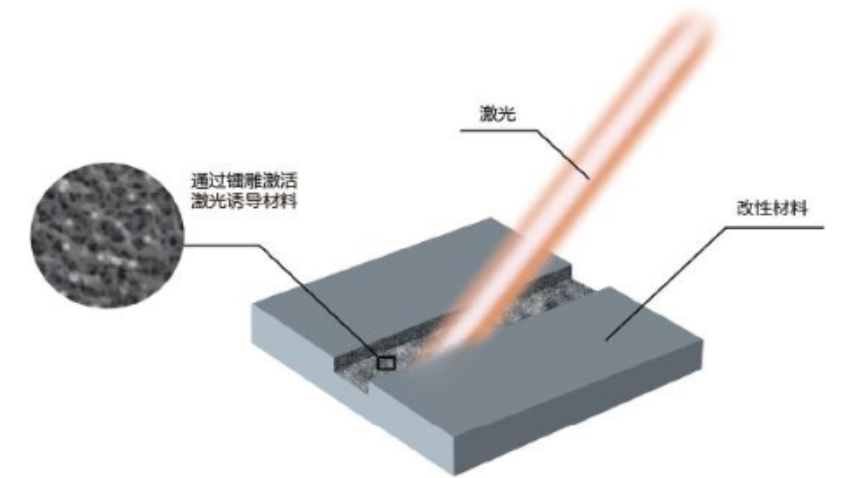

LDS技術中，必須采用添加有某種非導電性有機金屬復合物的塑料為原料，直接把激光光束投射在注塑件表面上，被照射過的部分中的金屬有機復合物得到活化，具有較高的反應活性，進而可以誘導進行化學鍍。LDS技術常用的激光波長是由ND：YAG產生的，波長為1064nm。

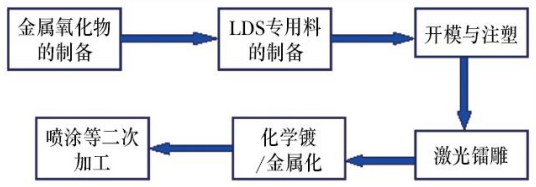

LDS技術實現的工藝流程包括六步，如圖3所示。具體的說，完整的LDS技術工藝流程包含以下六個步驟：

圖3鐳雕工藝流程圖

1) 具備特殊晶體結構的金屬氧化物，即高性能鐳雕添加劑的制備；該金屬化合物作為LDS專用料的助劑提供專用料對激光鐳雕的敏感程度；

2) 選用合適種類和用量的LDS助劑，采用熔融共混技術制備LDS專用料；

3) 模廠根據終端客戶的需求和LDS專用料的要求開模和注塑；

4) 注塑成型后的素材到鐳雕線完成鐳雕過程；

5) 已鐳雕完成的素材到化鍍線完成化鍍過程；

6) 化鍍后的成素材測試相關性能，為后續的噴涂等二次加工做好準備。

LDS技術實現的關鍵因素包括三個，首要必須有對鐳雕激光敏感的LDS專用料作為基材；二是電路設計及激光雕刻系統；最后是良好有效化鍍系統及過程控制，而高性能鐳雕添加劑是最關鍵的LDS專用料基材原料。

其中，LDS專用料國外供應商包括Sabic、DSM、BASF和三菱工程塑料，國內如深圳華力興新材料、成都麥艾迪、中塑新材料和金發科技等。激光鐳雕機供應商國外為LPK，常用型號包括MicroLine 160I、Fusion 1100、Fusion 6300和Fusion 1500，國內如泛友Precision3D、Precision3DC和拓博瑞的3D TREATING?；円汗?yīng)商如麥得美、羅門哈斯、樂思化學等。

4 特種工程塑料

具備激光敏感功能的特種工程塑料是LDS技術得以實施的核心和關鍵之一。常見的塑料材料如聚乙烯（PE）、聚丙烯（PP）、熱塑性聚酯（PET、PBT等）、聚碳酸酯（PC）、ABS（丙烯腈-苯乙烯-丁二烯共聚物）、PC/ABS合金以及高性能特殊工程塑料如耐高溫尼龍（PA46、PA6T、PA9T、PPA、PA6/6T、HTN等）、液晶聚合物（LCP）等，由于其分子結構中不存在對鐳雕激光波長敏感的分子結構及化學鍵，很難在鐳雕激光的波長作用下直接活化產生可以進一步催化化學鍍過程的催化劑，從而使得這些聚合物不能直接用于LDS的材料。

考慮到材料的來源易得性，LDS材料往往在常用聚合物的基礎上進行改性。據報道，世界上能夠提供LDS商品化材料的公司主要是歐洲、美國和日本的大型跨國公司。

其中，通訊信息領域中開發和研究最多的是PC和PC/ABS為載體的LDS材料，它們以其優異的耐熱性、機械性能和加工性能以及相對適中的價格占據了LDS材料市場一半以上的銷售份額，產品性能特點是表面性能好、機械性能好。其國外主要制造商包括沙伯基礎創新塑料（Sabic）、三菱工程塑料（Mitsubishi）。

由于LDS專用工程塑料技術難度高，加上LPK集團“專利壟斷”的認證和準入的限制，已知國內LDS新型工程塑料目前僅有廣州金發科技、深圳中塑、深圳華力興、四川麥艾迪等幾家生產和提供。加速國內具有自主知識產權的高性能LDS材料的研究和開發是適應4G、5G無線移動通訊信息時代的迫切要求。

5  專用料的選擇

首先，材質選擇需考慮LDS的加工需求，如材料的熱膨脹系數、吸水性、機械特性、可焊性后制程的加工特性也是選擇的考量因素（如：鐳射激光、超聲波焊接等）。

材料的規格特性也是選擇材質的一個重要考量因素，在開發階段也可以參考材、供應商的模流分析、產品尺寸調整的一些經驗。針對已確定材質的LDS專用料來說，終端用戶和模廠在選用LDS專用料時要兼顧下面多個因素：

1）首先要關注材料的加工熱穩定性性。LDS專用料中添加有可能對基體樹脂催化降解的非專用劣質金屬化合物，很容易在塑料粒子擠出加工和注塑過程中發生熱降解反應。熱穩定性差的專用料會在注塑過程中存在明顯的料花和析出現象，注塑件表面發黃發暗，材料的熔融流動指數很高。

2）注塑件的鐳雕和化鍍程序的良率高，一般要求注塑件鐳雕的良率在98%以上，化鍍良率在96%以上。鐳雕和化鍍的良率與LDS專用料的結構和性能密切相關，是LDS技術得以實現的前提和基礎。

3）材料的機械加工性能必須滿足終端客戶的使用要求。

4）材料必須通過終端客戶的應用要求測試，如手機天線材料終端產品的切片測試、附著力測試、恒溫恒濕實驗、高/低溫存儲測試和冷熱交替沖擊測試等。

6 鐳雕添加劑與母粒

LDS對諸如改性PC/ABS合金等作為專用料材質用高性能鐳雕添加劑要求甚高，除了必須具備的優異的熱穩定性、不導電、無磁性、不溢色、不遷移、不翹曲外，PC/ABS基材容重8%以上的添加量要求其具有優異的分散性，并使之在所有LDS樹脂體系中與聚合物都能兼容，且適用手機天線所必須的化鍍性能及化鍍PC/ABS改性基體材料的強度、粘結等物理機械性能，相較于傳統無機材料添加劑，化鍍優異、絕緣突出、著色均勻、分散良好、強度優良。而先用合適的載體樹脂與分散劑，將高性能鐳雕添加劑制成母粒的形式應用于LDS專用料可以有效改善分散性，提高著色性能與物理機械性能，減少因較大添加量而導致材質強度的損失。

6.1鐳雕添加劑技術路線

原料采購→產品配料→生料研磨→生料壓濾→生料干燥→生料粉碎→產品煅燒→熟料研磨→熟料漂洗→熟料壓濾→熟料干燥→熟料粉碎→表面處理→檢驗入庫

按照高性能鐳雕添加劑技術路線，我們其主要分解為兩個內容：高溫固相合成與粒子表面處理。

6.2產品主要創新點

高性能鐳雕添加劑應用于PC/ABS等鐳雕專用改性工程塑料，其基本性能，包括粒徑、105℃揮發物、水溶物質量份數、吸油量、耐熱性等需達到相關指標外，關鍵在于其與聚合物基材的相容性，其8%以上的添加量使得高分子復合材料在改性后，材質強度達到基材本身相當水平，而通常的無機氧化物只能達到基材的10%左右，該突破將本材料技術水平提升到國際先進水平。湖南巨發攜手國內985高校共同研發觸的世界最前沿的新材料-高性能鐳雕添加劑，將加速產品市場推廣，并替代進口、填補國內空白。

1）采用最先進的礦化劑，使得制品在原金屬氧化物合成基礎上賦予更先進也更新穎的先導技術，從而使最終產品的粘結強度與著色性能大大提高，并具有優異的耐高溫、耐氣候變化同時賦予環保性能；

2）產品在液相反應與高溫固化合成過程中選用適當?shù)姆稚┖痛龠M劑，大大消除材料合成過程中產生的電性引力，使得晶核的生產速率變慢，晶核增多，單位體積內生成的微顆粒增多，加上超聲乳化等物理條件的影響，得到的是粒度均勻的超微原生顆粒，極大縮短制造周期，同時賦予材質適合鐳雕化鍍的優異的高性能；

3）制備鐳雕添加劑的主要配方成分：氧化銅、三氧化二鉻、氟化鋰、稀土氧化物等，平均煅燒反應溫度為750-800℃；

4）選用氧化硅包裹亞鉻酸銅工藝：用硅溶膠沉淀產生的氧化硅，用量為1.5%左右，在一定反應溫度與反應時間下充分攪拌，最后高溫煅燒。

6.3核心技術

6.3.1高溫固相合成--特殊晶體結構的金屬氧化物（鐳雕添加劑）的制備

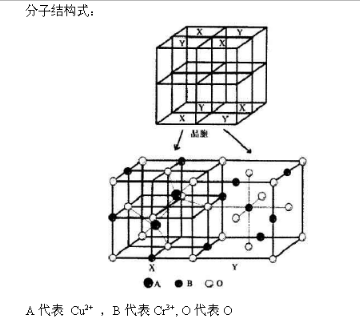

具有這種特性晶格的金屬氧化物由金屬氧化物，碳酸鹽，硝酸鹽，或氫氧化物混合后經750~C以上高溫煅燒、反應，原料中具有3d電子的金屬離子和氧離子重新排列，在各種助劑作用下，形成更穩定的尖晶石(Spine1)結構，參見圖4，在O^2-結構中形成立方密堆積，Cr³⁺(B)占有1／2八面體空隙，Cu²⁺(A)占有l(wèi)／8四面體空隙。

圖4 高性能鐳雕添加劑分子結構式

6.3.2表面處理

對固相法合成的粒子進行表面處理，使之符合化鍍PC/ABS等鐳雕改性材料的強度、粘結等物理機械性能，并達到相較于傳統無機材料，化鍍優異、絕緣突出、著色均勻、分散良好、強度優良等要求。

使用超分散劑等表面活性劑作用機理示意圖參見下圖5。

圖5表面活性劑作用機理示意圖

6.4高性能鐳雕添加劑技術參數與產品圖

化學品中文名稱：高性能鐳雕添加劑或鐳雕化鍍專用助劑

化學品英文名稱：A Speccial Chemical LDS Additive

CAS號：68186-91-4

外觀：微細黑色粉末

湖南巨發科技有限公司產品型號：JF-LDS20/30

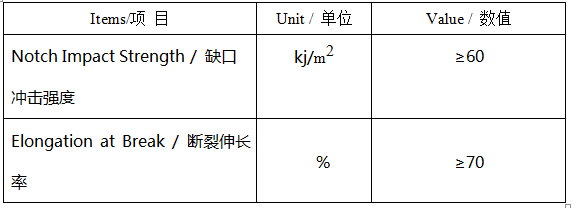

技術指標

 用于LDS專用料：

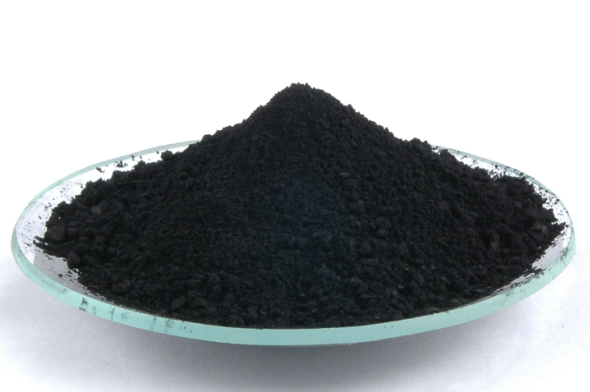

產品圖片

應用參考圖

7 結論

鐳雕是一種最前沿的新一代信息技術，其市場容量巨大，應用前景廣闊，與之相配套的產業鏈都將受益頗豐，而作為前端的高性能鐳雕添加劑與專用料對在整個產業鏈中起著不可或缺的、至關重要的作用。高性能鐳雕添加劑用于國際上最前沿的LDS，此技術可應用在智能手機天線、汽車用電子電路、提款機外殼及醫療級助聽器等，目前最常見的是用于智能手機天線，主要起化鍍、著色、增效、絕緣、粘結、疏水等功能。將高性能鐳雕添加劑制成母粒的形式應用于LDS專用料可以有效改善分散性，提高著色性能與物理機械性能，減少因較大添加量而導致材質強度的損失。本文在改性PC/ABS合金用高性能鐳雕添加劑與鐳雕應用技術原理與生產工藝，及鐳雕的現狀與應用前景等方面進行了探討，旨在為工程塑料色母粒與改性塑料廠家提供應用參考。

參考資料：

1.LDS應戰無線通訊時代，CPRJ 中國塑料橡膠，曹艷霞

2.手機廠商集體突圍 德國LDS專利判無效，中國新聞網

3.LDS材料2016年或?qū)⒈l(fā)，產業鏈深度分析，曹艷霞
