A片女女女女女女BBBB,久久久久久人妻一区二区三区,男人扒开女人下面猛进猛出 ,亚洲综合另类小说色区色噜噜

水性節(jié)能涂料作為水性涂料的一種，其具有絕熱、太陽能反射、紅外輻射等功能，已經(jīng)逐步取代了傳統(tǒng)保溫隔熱材料在建筑行業(yè)中的應(yīng)用地位。

但是，我國對水性節(jié)能涂料的研究較晚，其在實(shí)際應(yīng)用中存在保溫效果不穩(wěn)定、耐候性差、施工穩(wěn)定性差以及成本高等問題，進(jìn)而使其無法在實(shí)際應(yīng)用中大力推廣應(yīng)用。

本文著重研究了紅外反射顏料對水性節(jié)能涂料性能的改進(jìn)。

水性節(jié)能涂料制備工藝

② 往體系中加入消泡劑，待消除全部起泡后穩(wěn)定30min

③ 將紅外輻射顏料和鈦白粉加入溶液中，注意應(yīng)一邊添加一邊攪拌，確保攪拌均勻。

④ 待紅外輻射顏料和鈦白粉添加完畢后穩(wěn)定1h

② 穩(wěn)定攪拌1h，可得水性節(jié)能涂料

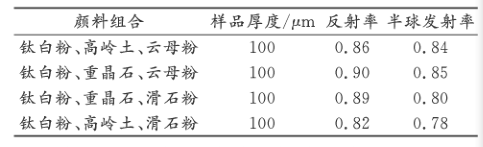

表1 不同紅外放射顏料實(shí)驗(yàn)結(jié)果

分析可知，涂料中添加鈦白粉、重晶石以及云母粉3種紅外反射顏料時(shí)所得水性節(jié)能涂料的反射率和半球發(fā)射率的指標(biāo)高于其他3種組合紅外反射顏料所得水性涂料的相應(yīng)指標(biāo)。

如表2所示，研究了三種比例下所得水性節(jié)能涂料的放射數(shù)據(jù)：

表2 不同紅外放射顏料實(shí)驗(yàn)結(jié)果

分析可知，2#水性節(jié)能顏料的放射率和半球反射率均優(yōu)于1#和3#水性節(jié)能顏料。

研究出最佳比例的紅外反射顏料后，接下來驗(yàn)證所制得的水性節(jié)能顏料是否優(yōu)于普通水性顏料。

圖1 水性涂料性能對比

對比可知，水性水性節(jié)能涂料的表面溫度為45.5 ℃。普通水性涂料的表面溫度為63℃,墻體表面溫度為64.8℃ 。因此，采用m（鈦白粉）：m（重晶石）：m（云母粉）=5 ：2 ：3所制得的水性節(jié)能涂料具有較好的節(jié)能效果。

經(jīng)研究究，在普通水性涂料中添加m(鈦白粉)：m(重晶石)：m(云母粉)=5 ：2 ：3所得水性節(jié)能涂料的反射率和半球發(fā)射率的指標(biāo)最佳，且其在實(shí)際應(yīng)用時(shí)表面溫度較普通水性涂料的低。

因此，應(yīng)加強(qiáng)對紅外反射顏料在水性涂料中的研究，得出最佳比例下、最佳組合的紅外反射顏料，為提升水性涂料的性能奠定理論基礎(chǔ)。

文章來源：紅外反射顏料在水性涂料中的應(yīng)用——王廣存

湖南巨發(fā)顏料為高性能涂料市場提供彩色紅外反射顏料。產(chǎn)品包括鐵鉻黑、鈦鉻棕、鈦鎳黃、鈷藍(lán)、鈷藍(lán)、鐵鋅鉻棕等。這些彩色紅外反射顏料具有優(yōu)異的反射紅外線功能，在軍用偽裝和減少熱量積聚的領(lǐng)域得到廣泛應(yīng)用。同時(shí)還可以為高要求的應(yīng)用領(lǐng)域提供持久的色彩，使其具備耐高溫、耐化學(xué)性、耐酸堿、耐候以及抗環(huán)境污染的性能。
